本导图详细概述了卧式离心选矿机的基本定义、结构、工作原理、技术优势及其在矿业工程中的应用领域，为读者提供了一个清晰的设备概览。
大纲

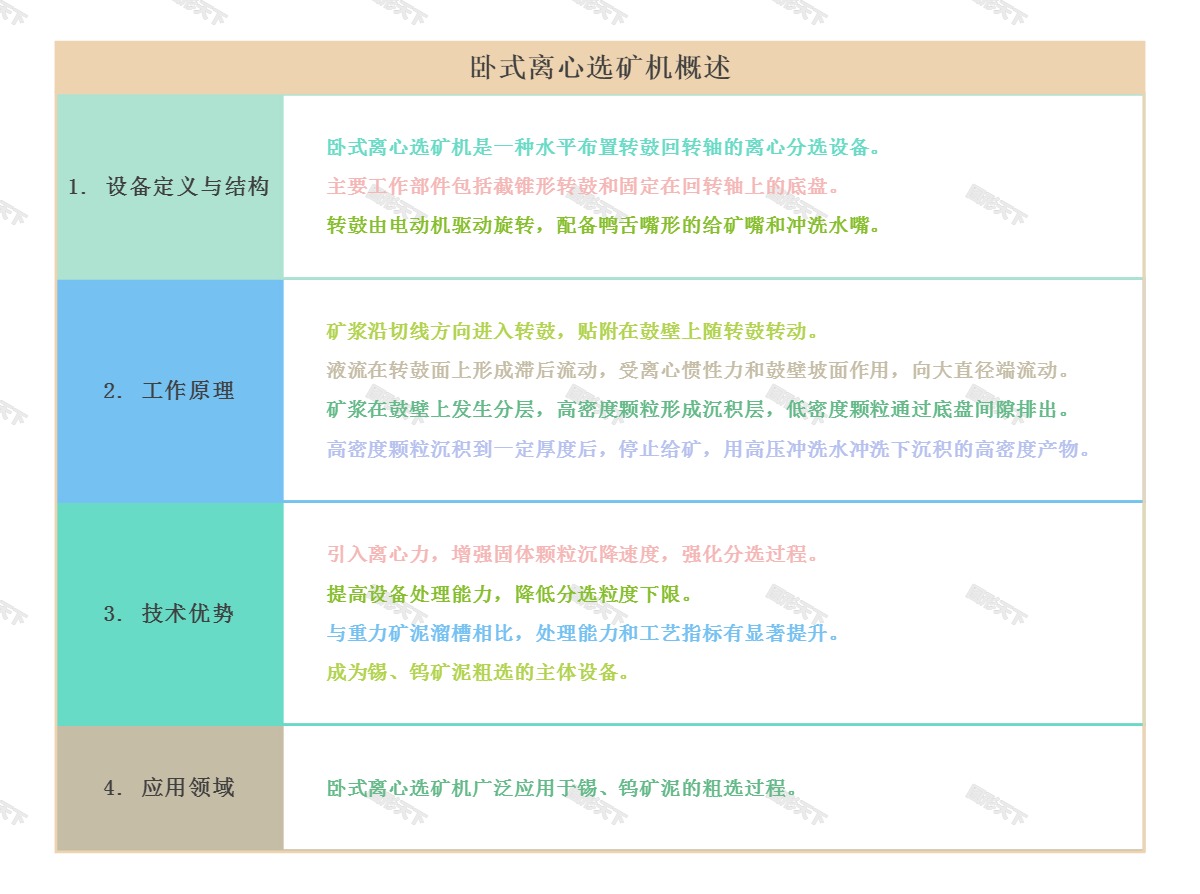

- 卧式离心选矿机概述
- 1. 设备定义与结构
- 卧式离心选矿机是一种水平布置转鼓回转轴的离心分选设备。
- 主要工作部件包括截锥形转鼓和固定在回转轴上的底盘。
- 转鼓由电动机驱动旋转，配备鸭舌嘴形的给矿嘴和冲洗水嘴。
- 2. 工作原理
- 矿浆沿切线方向进入转鼓，贴附在鼓壁上随转鼓转动。
- 液流在转鼓面上形成滞后流动，受离心惯性力和鼓壁坡面作用，向大直径端流动。
- 矿浆在鼓壁上发生分层，高密度颗粒形成沉积层，低密度颗粒通过底盘间隙排出。
- 高密度颗粒沉积到一定厚度后，停止给矿，用高压冲洗水冲洗下沉积的高密度产物。
- 3. 技术优势
- 引入离心力，增强固体颗粒沉降速度，强化分选过程。
- 提高设备处理能力，降低分选粒度下限。
- 与重力矿泥溜槽相比，处理能力和工艺指标有显著提升。
- 成为锡、钨矿泥粗选的主体设备。
- 4. 应用领域
- 卧式离心选矿机广泛应用于锡、钨矿泥的粗选过程。
- 1. 设备定义与结构
