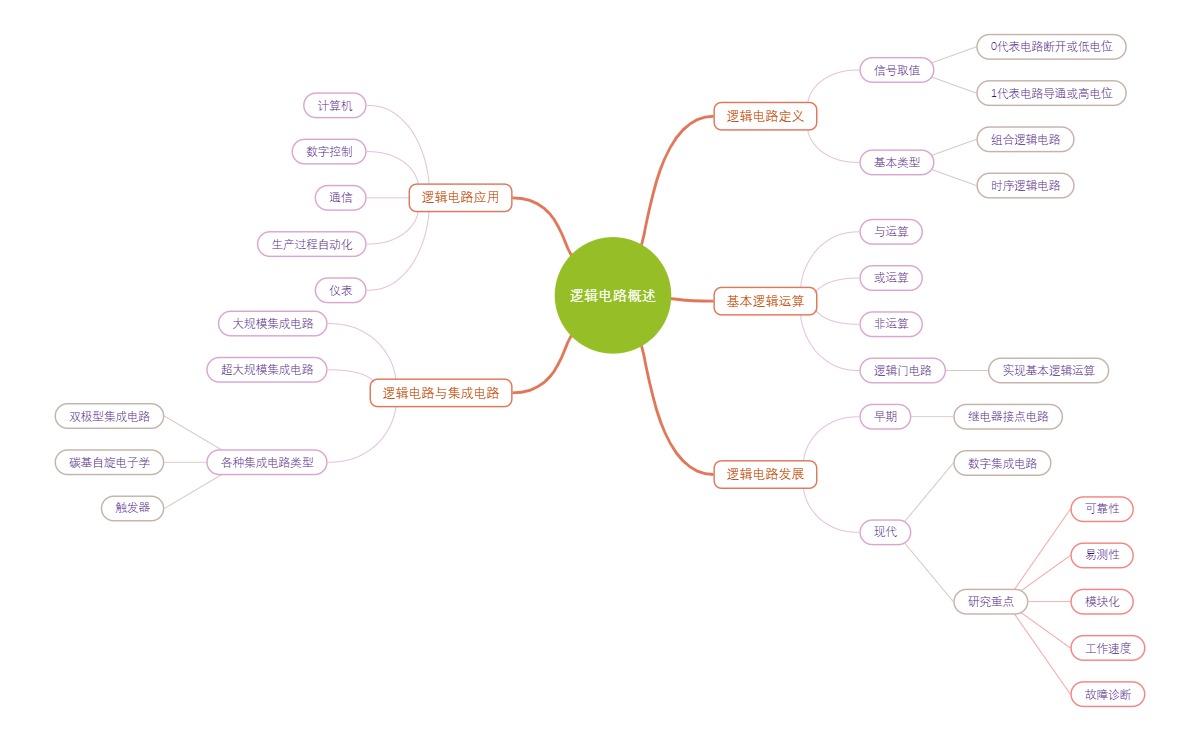

本导图以逻辑电路为核心，从定义、基本逻辑运算、发展历史、应用领域以及与集成电路的关系五个层面，全面介绍了逻辑电路的基础知识和重要性。
大纲
- 逻辑电路概述
- 逻辑电路定义
- 信号取值
- 0代表电路断开或低电位
- 1代表电路导通或高电位
- 基本类型
- 组合逻辑电路
- 时序逻辑电路
- 信号取值
- 基本逻辑运算
- 与运算
- 或运算
- 非运算
- 逻辑门电路
- 实现基本逻辑运算
- 逻辑电路发展
- 早期
- 继电器接点电路
- 现代
- 数字集成电路
- 研究重点
- 可靠性
- 易测性
- 模块化
- 工作速度
- 故障诊断
- 早期
- 逻辑电路应用
- 计算机
- 数字控制
- 通信
- 生产过程自动化
- 仪表
- 逻辑电路与集成电路
- 大规模集成电路
- 超大规模集成电路
- 各种集成电路类型
- 双极型集成电路
- 碳基自旋电子学
- 触发器
- 逻辑电路定义
