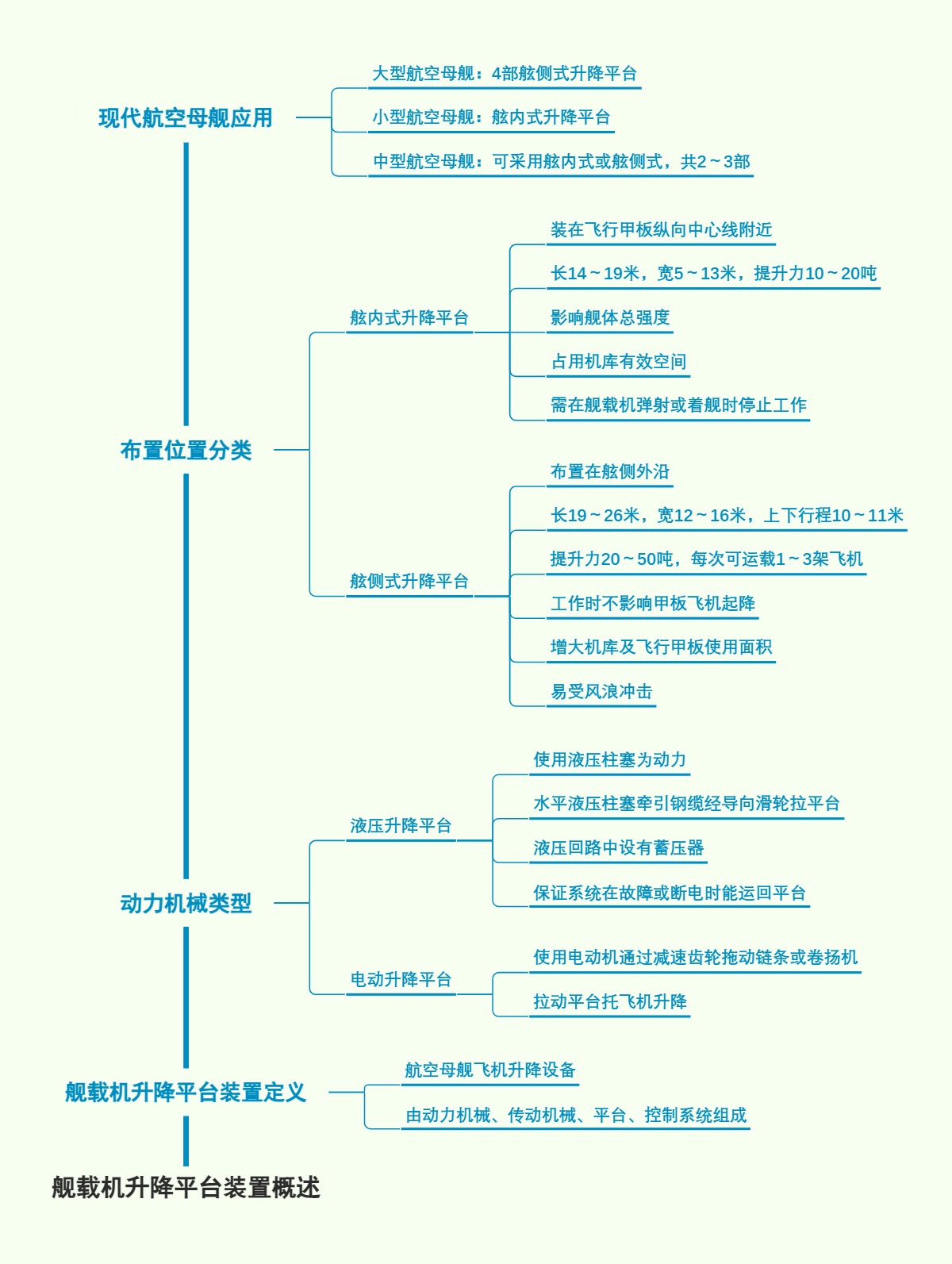

本导图详细介绍了舰载机升降平台装置的基本概念、动力机械类型、布置位置分类以及在现代航空母舰中的应用情况。
大纲
- 舰载机升降平台装置概述
- 舰载机升降平台装置定义
- 航空母舰飞机升降设备
- 由动力机械、传动机械、平台、控制系统组成
- 动力机械类型
- 液压升降平台
- 使用液压柱塞为动力
- 水平液压柱塞牵引钢缆经导向滑轮拉平台
- 液压回路中设有蓄压器
- 保证系统在故障或断电时能运回平台
- 电动升降平台
- 使用电动机通过减速齿轮拖动链条或卷扬机
- 拉动平台托飞机升降
- 液压升降平台
- 布置位置分类
- 舷内式升降平台
- 装在飞行甲板纵向中心线附近
- 长14～19米，宽5～13米，提升力10～20吨
- 影响舰体总强度
- 占用机库有效空间
- 需在舰载机弹射或着舰时停止工作
- 舷侧式升降平台
- 布置在舷侧外沿
- 长19～26米，宽12～16米，上下行程10～11米
- 提升力20～50吨，每次可运载1～3架飞机
- 工作时不影响甲板飞机起降
- 增大机库及飞行甲板使用面积
- 易受风浪冲击
- 舷内式升降平台
- 现代航空母舰应用
- 大型航空母舰：4部舷侧式升降平台
- 小型航空母舰：舷内式升降平台
- 中型航空母舰：可采用舷内式或舷侧式，共2～3部
- 舰载机升降平台装置定义
